杰瑞斯智能(neng)非(fei)標大型噴涂往復機

【JERRYS ROBOT】

一(yi)、設計技術參數：

     1． 機器外形占地尺寸：L36000*D5700*H1700mm；【以(yi)最終(zhong)設計尺寸為準(zhun)】

     2． 左右行程：L36000mm，最快1500mm/S；

     3． 升降行程：原有300mm的空(kong)間上升高600mm，最快800mm/S；【總高度以最終設計為準】

     4． 噴(pen)涂(tu)方(fang)式：工件靜止，往復機前后左右移動噴(pen)涂(tu)；

     5． 工藝流程：產品擺件-人工啟動-往復(fu)機前(qian)后左右(you)噴涂(tu)-噴涂(tu)完成(cheng)-往復(fu)機回到安全位(wei)置；

     6． 電(dian)控：觸摸屏輸入配(pei)合(he)可編(bian)程(cheng)式(shi)PLC中央(yang)控制；

     7． 產(chan)品尺(chi)寸：MAX產(chan)品尺(chi)寸W4000*直(zhi)徑300mm如圖水平擺放(fang)多件，手動(dong)3次反(fan)面依次噴涂；

     8． 產(chan)品擺放配套(tao)安裝固定(ding)甲(jia)方負(fu)責，配合乙方噴涂機定(ding)位(wei)；

     9.控制方(fang)式：觸摸屏輸入(ru)數據，配合可編程PLC中央(yang)控制箱。

二、制(zhi)作(zuo)技術要求

     1. Z軸自(zi)動上下(xia)升降軸模組1套，導輪(lun)及鏈(lian)條傳動(dong)，最大行程600mm/S,最(zui)快速度(du)1000mm/S，往(wang)復精度(du)±0.5mm使(shi)用壽命長，動力日本(ben)松下1000W中(zhong)慣量伺服電機；

     2. X軸左右軸：采(cai)用(yong)輕量化直(zhi)線(xian)遠程模組(zu)1套(tao)，最大行程4200mm,最快速度800mm/S, 往復精(jing)度±0.5mm使(shi)用(yong)壽命長，動力采(cai)用(yong)日本(ben)松下(xia)1000W伺服電機；

     3. Y軸地面(mian)移動軌道軸，總長度36000mm，采用(yong)H型鋼制作，V型導輪及(ji)反(fan)扣導向定位(wei)；齒(chi)條+1000W伺服電機(ji)+減速機(ji)設計，【地面(mian)水平(ping)(ping)度由甲方(fang)提(ti)供保證水平(ping)(ping)，地面(mian)平(ping)(ping)整度不含施工范圍(wei)】

     4. 拖(tuo)鏈采(cai)(cai)用柔性(xing)化，耐折彎(wan)，強度(du)高的往復機(ji)專用拖(tuo)鏈，進行線路(lu)的布線，主線及氣路(lu)采(cai)(cai)用拉線進行吊(diao)線采(cai)(cai)用吊(diao)環隨機(ji)移(yi)動；

     5. 控制(zhi)電箱：安裝(zhuang)與(yu)往復機立柱側(ce)面，安裝(zhuang)觸摸屏，急(ji)停按(an)鈕，電源開(kai)關，控制(zhi)啟(qi)動，停止按(an)鈕；

     6. 噴(pen)槍管路(lu)：布(bu)線與拖鏈同(tong)步管路(lu)，涂(tu)料供漆(qi)系統放置往復機就近的位(wei)置，涂(tu)料桶容量:40L;

     7. 噴槍安(an)裝(zhuang)法(fa)蘭治具(ju)：預留(liu)長度可調雙(shuang)槍設計，現場安(an)裝(zhuang)定位(wei)后(hou)切除多余(yu)的長度；

     8. 噴槍控制(zhi)：采用電氣(qi)比(bi)例(li)閥(fa)電磁(ci)閥(fa)、空氣(qi)調(diao)壓組件等(deng)系統組合，智能數字化參數顯示（智能版）

     9. 噴槍控(kong)制系統：控(kong)制箱內集(ji)成(cheng)，實現自(zi)動控(kong)制，觸摸屏顯示智能(neng)參數設置；（智能(neng)版(ban)）

    10. 程序(xu)儲存及調用(yong)：觸摸屏顯示程序(xu)配方及工(gong)藝參(can)數配方50-100組相(xiang)互切換調用；（智能版）

    12. 設備使用說明(ming)書(shu)：設備出廠前配(pei)置相應(ying)的基本操作手冊，隨機配(pei)套；

    13. 電氣控制圖：設備出廠前隨機配(pei)套；

    14. 附(fu)設(she)備設(she)計圖(tu)（下圖(tu)參考以(yi)實際制(zhi)作尺(chi)寸(cun)為準）

三、噴(pen)槍(qiang)及涂料(liao)(liao)供料(liao)(liao)系統【可根據要求選配】

     1.自動高壓噴槍2支：進口或國產品(pin)牌(pai)；，

     2.供油系統(tong)：配(pei)置1套40L壓力桶或者隔膜泵及油管氣管接頭(tou)等；

     3.涂料管1式(shi)：特氟龍6*8mm

     4.空氣(qi)管1式：亞德客6*8mm

     5.空氣(qi)調壓組件1式：壓力表(biao)、調壓器、接頭等安裝附件

     6.其它安裝(zhuang)附(fu)件1式

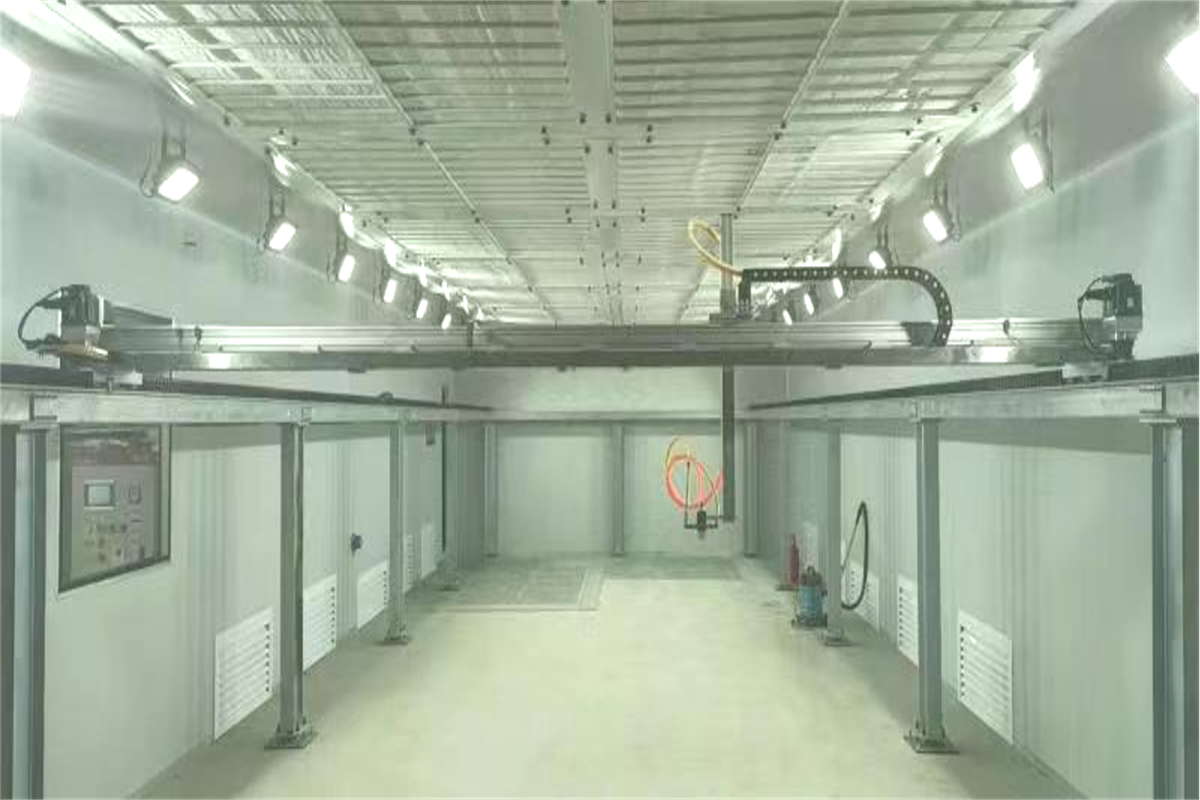

     7.附(fu)安裝示意圖(tu)（下圖(tu)所示）
